Рассмотрим вопросы выбора поршневого компрессора и основные принципы, лежащие в основе его конструкции

Поршневые компрессоры подразделяются:

- по количеству цилиндров на одно - двух- и многоцилиндровые;

- по расположению цилиндров на рядные, V- или W-oбразные;

- по количеству ступеней сжатия на одноступенчатые и многоступенчатые.

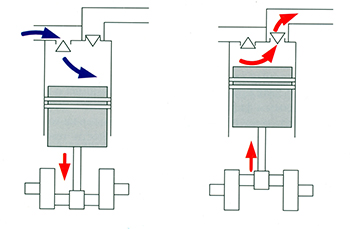

Принцип работы поршневого одноцилиндрового компрессора следующий (рис. 1).

Поршневой компрессор состоит из рабочего цилиндра, поршня, всасывающего и нагнетательного клапанов, расположенных в крышке цилиндра.

При вращении коленчатого вала шатун, соединённый с ним, сообщает поршню возвратно-поступательное движение. В рабочем цилиндре из-за увеличения объёма, заключённого между днищем поршня и клапанной группой, возникает разрежение. Атмосферный воздух преодолевает сопротивление пружины, удерживающей всасывающий клапан, открывает его и через всасывающий патрубок (с воздушным фильтром) поступает в цилиндр.

При обратном ходе поршня воздух сжимается и его давление возрастает. Высокое давление позволяет преодолеть сопротивление пружины, прижимающей нагнетательный клапан. Сжатый воздух открывает этот клапан и поступает в нагнетательный патрубок.

Привод коленчатого вала осуществляется либо от электродвигателя, либо от автономного двигателя (бензинового или дизельного).

В общем случае производительность поршневого компрессора является переменной величиной, зависящей от условий всасывания: давления и температуры окружающего воздуха. Поэтому, говоря о производительности, обязательно указывают условия всасывания. Для поршневых компрессоров, как правило, указывается теоретическая производительность.

Теоретическая производительность, или производительность на всасывании, равна объему, описываемому поршнем в единицу времени. Эта величина не случайно называется теоретической производительностью. Она довольно существенно отличается от реальной производительности. Дело в том, что между поршнем в крайнем верхнем положении и клапанной группой всегда имеется зазор. Зазор образует свободный объем - так называемое «вредное пространство».

После нагнетания во «вредном пространстве» всегда остается сжатый воздух. При обратном ходе поршня он расширяется и его давление уменьшается. Поэтому, всасывающий клапан открывается не сразу, а лишь после того, как давление в цилиндре понизится до давления всасывания (станет меньше атмосферного давления).

Таким образом, определенный отрезок пути поршень движется в холостую, из-за чего производительность компрессора снижается. Это снижение производительности определяется коэффициентом производительности компрессорной группы.

Управление работой поршневых компрессоров осуществляется при помощи реле давления (прессостата). Конструктивно реле давления представляет собой систему пружин различной жесткости, реагирующих на изменение давления. Чтобы максимально исключить реакцию на пульсации воздушного потока сжатого воздуха, реле давления должно быть связано с таким местом в компрессоре, где эти пульсации минимальны. Обычно это воздушный ресивер. Принцип действия реле давления следующий. Пружинный механизм реагирует на изменение давления и, при достижении максимального рабочего давления Pmax (величины, указанной в паспорте компрессора), размыкает цепь электропитания. Соответственно при снижении давления до некой минимальной величины Pmin (давления включения), замыкает цепь электропитания, и компрессор начинает работать в режиме нагнетания. Данный режим работы называется повторно-кратковременным.

Разница между Pmax и Pmin, так называемая «дельта», как правило, составляет 2 бар. Эта величина существенно влияет на режим работы компрессора. При слишком малой «дельте» компрессор будет часто включаться/выключаться, оказывая тем самым дополнительную нагрузку на электродвигатель и на поршневую группу. Слишком большая «дельта» также нежелательна, т.к. при этом увеличивается время работы компрессора в режиме нагнетания. А это при воздушном охлаждении компрессорной группы может привести к ее перегреву.

Поршневые группы бывают одно-и-многоступенчатыми. Выше рассматривался принцип работы одноцилиндрового компрессора. Разберем конструктивные особенности двухцилиндровых поршневых групп.

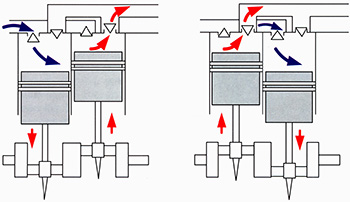

Двухцилиндровый одноступенчатый компрессор имеет два цилиндра одинакового размера (рис. 2). Оба они, работая в противофазе, поочередно всасывают воздух, сжимают его до максимального давления и вытесняют в линию нагнетания.

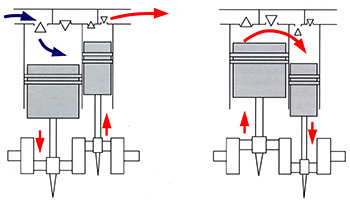

Двухцилиндровый двухступенчатый компрессор также имеет два цилиндра, но уже разного размера (рис. 3). В цилиндре первой ступени воздух сжимается до некого промежуточного значения, затем охлаждается в межступенчатом охладителе и дожимается до максимального давления в цилиндре второй ступени. Роль межступенчатого охладителя выполняет специальная медная трубка. Она обеспечивает промежуточное охлаждение сжатого воздуха, благодаря чему процесс сжатия приближается к идеальному, повышая тем самым КПД поршневой группы.

Размеры цилиндров подобраны таким образом, чтобы на каждой ступени сжатия совершалась примерно одинаковая работа.

Двухцилиндровые двухступенчатые компрессорные группы имеют ряд преимуществ перед двухцилиндровыми одноступенчатыми группами:

- при одной и той же мощности двигателя при двухступенчатом сжатии затрачивается меньше энергии, чем при одноступенчатом;

- реальная производительность двухступенчатого компрессора выше примерно на 20%;

- в двухступенчатом компрессоре температура в цилиндрах значительно ниже, что существенно повышает надежность и увеличивает ресурс поршневой группы.
